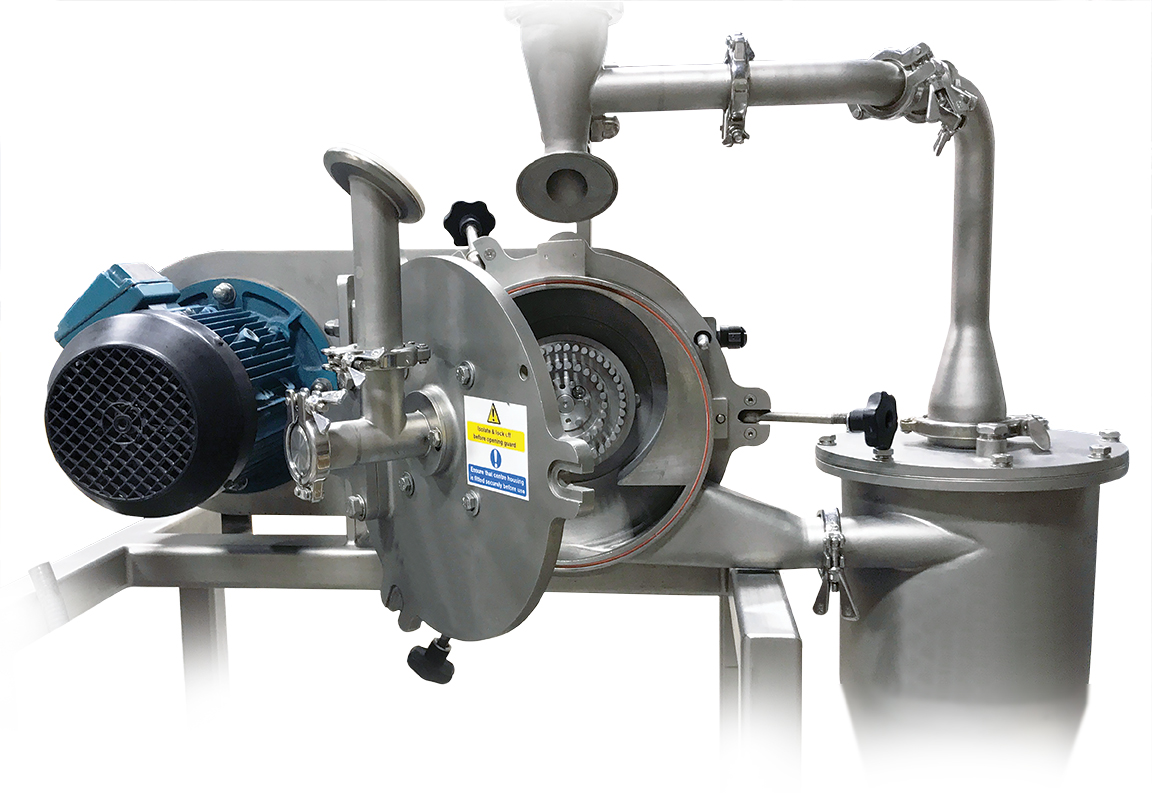

آسیاب یونیورسال
مدل دستگاه (سری UM) | توان الکتروموتور اصلی (kW) | حداکثر سرعت شفت (RPM) | حداکثر سایز بار ورودی (mm) | ظرفیت خروجی اسمی (kg/h) | نوع انتقال قدرت |
S-UM 300 | ۷.۵ الی ۱۵ کیلووات | ۴۵۰۰ الی ۶۰۰۰ دور | ۱۰ الی ۱۵ میلی‌متر | ۵۰ الی ۳۰۰ کیلوگرم | تسمه پولی (V-Belt) / کوپل مستقیم |
S-UM 500 | ۲۲ الی ۳۷ کیلووات | ۳۰۰۰ الی ۴۵۰۰ دور | ۱۵ الی ۲۰ میلی‌متر | ۲۰۰ الی ۸۰۰ کیلوگرم | تسمه پولی (V-Belt) / کوپل مستقیم |
S-UM 750 | ۵۵ الی ۷۵ کیلووات | ۲۰۰۰ الی ۳۰۰۰ دور | ۲۰ الی ۲۵ میلی‌متر | ۷۰۰ الی ۲۰۰۰ کیلوگرم | تسمه پولی (V-Belt) با گارد محافظ |
S-UM 1000 | ۹۰ الی ۱۳۲ کیلووات | ۱۵۰۰ الی ۲۰۰۰ دور | حداکثر ۳۰ میلی‌متر | ۱۵۰۰ الی ۴۰۰۰ کیلوگرم | تسمه پولی (V-Belt) با گارد محافظ |
ارائه راهکارهای مهندسی دقیق، متناسب با نیاز هر صنعت.
تمامی تجهیزات با گارانتی 18 ماهه ارائه می‌شوند تا اطمینان خاطر کامل از کیفیت و عملکرد دستگاه‌ها فراهم شود.
پشتیبانی فنی و تأمین قطعات تا 10 سال پس از تحویل، تضمین‌کننده استمرار و پایداری خط تولید شماست.
از مرحله مشاوره و طراحی مهندسی تا ساخت، نصب و راه‌اندازی، در تمامی مراحل در کنار شما هستیم.
امکان خرید اقساطی برای تسهیل سرمایه‌گذاری و حمایت از توسعه خطوط تولید مشتریان فراهم شده است.
در معماری خطوط فرآوری که با تنوع بالای مواد اولیه (از رزین‌های سخت گرفته تا گیاهان فیبری و دانه‌های چرب) مواجه هستند، تخصیص شاسی‌ها و ماشین‌آلات مجزا برای هر متریال، منجر به افزایش شدید هزینه‌های سرمایه‌ای (CAPEX) و اشغال فضای سوله می‌شود. خرید دستگاه آسیاب یونیورسال صنعتی پاسخی مهندسی به این پیچیدگی است. این ماشین یک پلتفرم خردایش ماژولار (Modular Milling Platform) است که در آن الکتروموتور، یاتاقان‌بندی شفت اصلی و محفظه فولادی ثابت می‌ماند، اما سینماتیک خردایش از طریق تغییر سریع کارتریج روتور و استاتور تغییر می‌کند. با خرید آسیاب یونیورسال، مدیران تولید قادرند تنها با یک توقف کوتاه در خط و تعویض ابزار خردایش، مدار را از حالت خردایش ضربه‌ای به خردایش برشی یا سایشی تغییر وضعیت دهند.
ساخت آسیاب یونیورسال تناژ بالا در ماشین‌سازی سمات صنعت
دپارتمان ماشین‌سازی سمات صنعت سپاهان، پلتفرم‌های آسیاب یونیورسال صنعتی را منحصراً برای کارکرد در شیفت‌های سنگین (Heavy-Duty) تولید می‌کند. شاسی اصلی این ماشین‌آلات از تیرآهن‌های صنعتی با جوشکاری تحت گاز محافظ ساخته شده و محفظه خردایش (Milling Chamber) آن از طریق فلنج‌های ماشین‌کاری شده به سیستم انتقال قدرت کوپل می‌گردد. استفاده از بلبرینگ‌های دور بالای اروپایی با سیستم روانکاری ایزوله، تضمین‌کننده پایداری شفت در سرعت‌های محیطی بالای ۱۰۰ متر بر ثانیه است. این دستگاه به عنوان یک راهکار مهندسی قطعی برای پودر کردن مواد نرم، سخت، فیبری و چرب در صنایع دارویی، شیمیایی و غذایی با بالاترین نرخ بازدهی شناخته می‌شود.
چرا به این ماشین آسیاب همه کاره (Universal) می‌گویند؟
روتور چکشی و پره‌ای (ویژه مواد سخت و فیبری)
برای فرآوری موادی با ساختار کریستالی ترد (شکننده) یا متریال‌های دارای بافت سلولزی و فیبری (مانند ریشه گیاهان دارویی، پوست درختان، غلات و برخی رزین‌های سخت)، دستگاه با روتور چکشی (Hammer) یا پره‌ای (Blade/Turbine) ستاپ می‌شود. در این حالت، لبه‌های برشیِ پره‌ها در ترکیب با توری‌های کالیبره‌شده، مواد فیبری را تحت تنش‌های برشی شدیدی قرار داده و آن‌ها را بدون ایجاد پرز، به صورت یکدست آسیاب می‌کنند.
روتور پین دیسک (ویژه خردایش مواد چسبنده و چرب)
چنانچه خط تولید نیازمند تغییر کاربری به خردایش ادویه‌جات و شکر، پودر کاکائو، دانه خردل یا مواد شیمیایی چسبنده باشد، روتور چکشی از مدار خارج شده و مجموعه پین دیسک (Pin Disc) نصب می‌گردد. در این آرایش مکانیکی، توری به طور کامل حذف شده و متریال صرفاً در اثر برخورد متوالی با میخ‌های فولادی (پین‌ها) در سرعت مافوق صوت، متلاشی می‌گردد. تامین طول عمر این قطعات مستلزم استفاده از آلیاژهای استاندارد است؛ برای تامین و خرید قطعات آسیاب یونیورسال اعم از انواع روتورهای یدکی، دپارتمان پشتیبانی سمات صنعت به صورت پیوسته در کنار خطوط تولید شماست.
کاربردهای آسیاب یونیورسال در خطوط تولید B2B
صنایع غذایی و تولید پودر ادویه‌جات با استاندارد Food Grade
در پروسه میکرونیزه کردن افزودنی‌های غذایی، ویتامین‌ها و طعم‌دهنده‌ها، حفظ پروفایل آروماتیک (Aromatic Profile) و جلوگیری از اکسیداسیون حرارتی الزامی است. سطح داخلی این دستگاه آسیاب استیل صنایع غذایی فاقد هرگونه نقطه کور (Dead Zone) است که از انباشتگی مواد و افت کیفیت جلوگیری می‌کند. برای بررسی جامع‌تر پلتفرم‌های ایزوله در این سکتور، می‌توانید به دپارتمان ماشین آلات میکرونیزه صنایع غذایی مراجعه نمایید.
صنایع دارویی و شیمیایی (بدون آلایندگی متقاطع)
تولید مواد موثره دارویی (API) و پودرهای شیمیایی فعال، مستلزم رعایت پروتکل‌های سخت‌گیرانه برای جلوگیری از آلایندگی متقاطع (Cross-Contamination) در حین تغییر بچ تولیدی است. دسترسی ۱۰۰ درصدی به تمام قطعات درگیر با مواد در این ماشین، به اپراتور اجازه می‌دهد تا پس از هر شیفت، محفظه را به طور کامل از باقیمانده‌های شیمیایی پاکسازی کند.
برتری‌های مهندسی سمات صنعت (چرا ما؟)
تفاوت یک آسیاب کلاس صنعتی با تجهیزات سبک کارگاهی، در کیفیت متالورژی قطعات درگیر و ترمودینامیک سیستم خلاصه می‌شود. مزایای رقابتی ما در طراحی و ساخت این پلتفرم شامل موارد زیر است:
طراحی تمام استیل (SS304/316) با قابلیت شستشوی سریع CIP
با توجه به الزامات استانداردهای cGMP و FDA، تمامی بخش‌های در تماس با متریال (Contact Parts) در ماشین‌آلات دارویی و غذایی ما از استنلس استیل ۳۱۶L آستنیتی ساخته شده و تحت فرآیند پولیشینگ مکانیکی و الکتروپولیش قرار می‌گیرند تا زبری سطح (Ra) به زیر ۰.۴ میکرون برسد. امکان شستشوی درجا (CIP) بدون نیاز به دمونتاژ کردن کل سیستم، زمان توقف خط را به حداقل ممکن می‌رساند.
مجهز به سیستم واتر ژاکت (Water-Jacket) برای خردایش سرد
سرعت خطی بالای روتورها به صورت اجتناب‌ناپذیری باعث تولید انرژی حرارتی در محفظه می‌شود. برای فرآوری پلیمرهای با نقطه ذوب پایین یا مواد بیولوژیکی حساس، آسیاب یونیورسال صنعتی سمات صنعت با آپشن محفظه و درب دوجداره (Water-Jacket) ارائه می‌گردد. با گردش پیوسته آب سرد (Chilled Water) در این جداره‌ها، حرارت ناشی از اصطکاک به صورت ترمودینامیکی دفع شده و از خمیری شدن یا سوختن متریال جلوگیری به عمل می‌آید.
قیمت آسیاب یونیورسال صنعتی و مشاوره مهندسی
تخمین قیمت آسیاب یونیورسال به متغیرهای طراحی از جمله ابعاد شاسی، نوع و تعداد کارتریج‌های درخواستی (تعداد روتورهای یدکی)، گرید استنلس استیل بدنه، توان الکتروموتور و تجهیزات جمع‌آوری محصول (سایکلون و غبارگیر پالس جت) بستگی دارد. این دستگاه به عنوان یک سرمایه‌گذاری بلندمدت و استراتژیک در کارخانجات فرآوری محسوب می‌شود.
جهت دریافت مشاوره مهندسی، نقشه جریان فرآیند (PFD) و پیش‌فاکتور تخصصی، فرم مشخصات فنی زیر را تکمیل نمایید. تیم فروش مهندسی B2B سمات صنعت با بررسی آنالیز متریال، تناژ درخواستی و حساسیت‌های حرارتی، مناسب‌ترین پکیج ماشین‌آلات را به شما پیشنهاد خواهد داد.
سوالات متداول خریداران آسیاب یونیورسال
پروسه تعویض روتورها در آسیاب یونیورسال چقدر زمان می‌برد؟
حداکثر سختی مجاز متریال برای ورود به این دستگاه چقدر است؟
آیا امکان استفاده از این دستگاه در مدارهای گاز خنثی (برای مواد منفجره) وجود دارد؟
بله. برای فرآوری پودرهایی که ریسک انفجار غبار (Dust Explosion) دارند، دستگاه قابلیت ارتقا به مدار بسته (Closed-Loop) را دارد. در این سیستم، شفت و فلنج‌ها به طور کامل با سیل‌های مکانیکی ویژه آب‌بندی می‌شوند تا خردایش تحت اتمسفر گاز بی‌اثر (مانند نیتروژن) انجام شده و ریسک اشتعال بر اساس استانداردهای ATEX به صفر برسد.
تفاوت راندمان این دستگاه با یک آسیاب پین میل اختصاصی در چیست؟
«یونیورسال» بودن به معنای انعطاف‌پذیری بالا برای خطوطی است که چندین محصول متفاوت تولید می‌کنند. اما اگر خط تولید شما به صورت پیوسته (۲۴ ساعته) و صرفاً یک نوع متریال به شدت چرب (مثلاً با چربی بالای ۳۰ درصد) را فرآوری می‌کند، یک «پین میل اختصاصی» به دلیل هندسه تخصصی‌تر محفظه خروج، راندمان تخلیه و تهویه بهتری نسبت به ستاپ پین‌دیسک روی شاسی یونیورسال خواهد داشت.
مشخصات فنی و جدول ظرفیت آسیاب‌های یونیورسال
تطابق گشتاور راه‌اندازی و سرعت خطی ابزار خردایش با نوع متریال، پیش‌نیاز اصلی در انتخاب دستگاه است. مقادیر درج شده در جدول زیر، نمایانگر ظرفیت‌ها و پارامترهای کالیبره شده برای تیپ‌های استاندارد Universal Mill ساخت سمات صنعت است (مقادیر بر اساس نوع روتور انتخابی، متغیر خواهند بود):
مدل دستگاه (سری UM) | توان الکتروموتور اصلی (kW) | حداکثر سرعت شفت (RPM) | حداکثر سایز بار ورودی (mm) | ظرفیت خروجی اسمی (kg/h) | نوع انتقال قدرت |
S-UM 300 | ۷.۵ الی ۱۵ کیلووات | ۴۵۰۰ الی ۶۰۰۰ دور | ۱۰ الی ۱۵ میلی‌متر | ۵۰ الی ۳۰۰ کیلوگرم | تسمه پولی (V-Belt) / کوپل مستقیم |
S-UM 500 | ۲۲ الی ۳۷ کیلووات | ۳۰۰۰ الی ۴۵۰۰ دور | ۱۵ الی ۲۰ میلی‌متر | ۲۰۰ الی ۸۰۰ کیلوگرم | تسمه پولی (V-Belt) / کوپل مستقیم |
S-UM 750 | ۵۵ الی ۷۵ کیلووات | ۲۰۰۰ الی ۳۰۰۰ دور | ۲۰ الی ۲۵ میلی‌متر | ۷۰۰ الی ۲۰۰۰ کیلوگرم | تسمه پولی (V-Belt) با گارد محافظ |
S-UM 1000 | ۹۰ الی ۱۳۲ کیلووات | ۱۵۰۰ الی ۲۰۰۰ دور | حداکثر ۳۰ میلی‌متر | ۱۵۰۰ الی ۴۰۰۰ کیلوگرم | تسمه پولی (V-Belt) با گارد محافظ |
