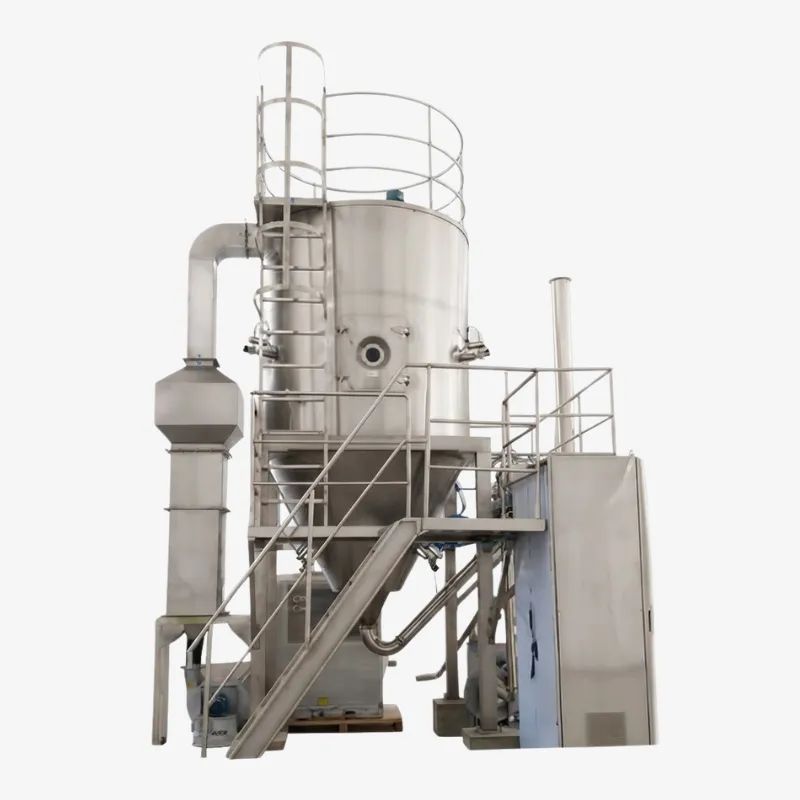

اسپری درایر

مدل پلنت (سری SD)	ظرفیت تبخیر اب (لیتر بر ساعت)	نوع اتمایزر استاندارد	توان حرارتی مشعل (kW)	الیاژ استاندارد بدنه و مخزن
S-SD 50	۵۰ الی ۱۰۰ لیتر	دیسک دوار / نازل	۱۰۰ الی ۱۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 200	۱۵۰ الی ۳۰۰ لیتر	دیسک دوار / نازل فشار بالا	۲۵۰ الی ۳۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 500	۴۰۰ الی ۷۰۰ لیتر	دیسک دوار / نازل فشار بالا	۵۰۰ الی ۷۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 1000+	۱۰۰۰ تا ۵۰۰۰ لیتر	طراحی ترکیبی سفارشی	بالای ۱۰۰۰ کیلووات	استنلس استیل 304L / 316L

چرا سمات صنعت سپاهان

ارائه راهکارهای مهندسی دقیق، متناسب با نیاز هر صنعت.

گارانتی 18 ماهه

تمامی تجهیزات با گارانتی 18 ماهه ارائه می‌شوند تا اطمینان خاطر کامل از کیفیت و عملکرد دستگاه‌ها فراهم شود.

10 سال خدمات پس از فروش

پشتیبانی فنی و تأمین قطعات تا 10 سال پس از تحویل، تضمین‌کننده استمرار و پایداری خط تولید شماست.

همراه همیشگی مشتری

از مرحله مشاوره و طراحی مهندسی تا ساخت، نصب و راه‌اندازی، در تمامی مراحل در کنار شما هستیم.

خرید اقساطی

امکان خرید اقساطی برای تسهیل سرمایه‌گذاری و حمایت از توسعه خطوط تولید مشتریان فراهم شده است.

در صنایع فرآوری پیشرفته، تبدیل مستقیم مایعات، محلول ها و سوسپانسیون ها به پودرهای میکرونیزه، قلب تپنده خط تولید محسوب می شود. استفاده از روش های خشک کردن سنتی برای مواد حساس به حرارت، نتیجه ای جز تخریب ساختار مولکولی و از بین رفتن ارزش افزوده محصول ندارد. خرید دستگاه اسپری درایر صنعتی (خشک کن پاششی)، یک تصمیم استراتژیک برای احداث پلنت هایی است که نیازمند کنترل مطلق روی مورفولوژی ذرات، حفظ کیفیت بیولوژیک مواد و تولید پیوسته در تناژهای بالا هستند. استفاده از دستگاه خشک‌کن مناسب، امکان دستیابی به پودرهایی با قابلیت حلالیت فوری، دانه بندی کاملا یکنواخت و رطوبت کنترل شده را فراهم می کند و سرمایه گذاری در این حوزه، نقش مستقیمی در ارتقای کیفیت محصول و توسعه بازارهای صادراتی دارد.

طراحی و ساخت سیستم های اسپری درایر در ماشین سازی سمات

دپارتمان مهندسی سمات صنعت سپاهان، با عبور از مهندسی معکوس تجهیزات ساده، طراح و سازنده پلنت های اسپری درایر صنعتی بر پایه دینامیک سیالات محاسباتی (CFD) است. ما با الگوبرداری از استانداردهای سخت گیرانه شرکت های پیشرو جهانی، سیستم هایی را به کارفرمایان تحویل می دهیم که توانایی تبخیر لحظه ای (Flash Evaporation) را در اتمسفر کاملا ایزوله دارند.

طراحی محفظه اصلی (Drying Chamber) در تولیدات ما به گونه ای کالیبره می شود که قطرات مایع پیش از برخورد با دیواره ها، رطوبت خود را به طور کامل از دست داده و به شکل پودر خشک سقوط کنند. این معماری مهندسی، از پدیده مخرب چسبیدگی به دیواره ها (Wall Deposition) جلوگیری کرده و امکان تبدیل پیوسته سوسپانسیون های غلیظ به پودر میکرونیزه را در شیفت های سنگین کاری فراهم می آورد.

تکنولوژی اتمایزرها در اسپری درایر: دیسک دوار یا نازل فشار بالا؟

قلب تپنده و حساس ترین بخش در یک پلنت خشک کن پاششی، سیستم اتمایزر (Atomizer) آن است. وظیفه این قطعه، تبدیل جریان مایع ورودی به میلیون ها قطره میکروسکوپی است تا سطح تماس سیال با هوای داغ به حداکثر برسد. انتخاب نوع اتمایزر در ماشین سازی سمات، منحصرا بر اساس رئولوژی سیال شما انجام می شود:

سیستم پاشش سانتریفیوژ (دیسک دوار دور بالا):
این تکنولوژی برای سیالات غلیظ، سوسپانسیون های دارای ذرات جامد ساینده و موادی با ویسکوزیته بالا بسیار ایده ال است. مایع روی یک دیسک تیتانیومی یا استیل که با سرعت بالای ۱۰۰۰۰ دور در دقیقه می چرخد ریخته شده و بر اثر نیروی گریز از مرکز پودر می شود. خروجی این سیستم، پودرهایی با دانسیته بالک بالا و توزیع سایز بسیار یکنواخت است و به دلیل نداشتن روزنه های ریز، هرگز دچار گرفتگی نمی شود.
نازل های فشار بالا (High-Pressure Nozzles):
اگر سیال شما رقیق تر است و در محصول نهایی نیازمند دانه بندی درشت تر، توخالی و با قابلیت حلالیت بسیار سریع (مثل پودرهای شوینده ماشین لباسشویی یا قهوه فوری) هستید، ما پلنت را با پمپ های هموژنایزر پرفشار و نازل های اسپری تجهیز می کنیم. این سیستم قطرات درشت تری تولید می کند که در جریان هوای داغ، به شکل کره های توخالی خشک می شوند.

کاربرد دستگاه اسپری درایر در صنایع های تک (High-Tech)

سرمایه گذاری برای احداث این پلنت عظیم، منحصرا برای متریال هایی توجیه اقتصادی دارد که خشک کردن آن ها با روش های تماسی (مثل درایرهای دوار) باعث نابودی کامل ارزش محصول می شود.

صنایع دارویی و غذایی (طراحی Aseptic و استریل)
در تولید شیر خشک، پودر اب پنیر، عصاره گیاهان دارویی، مخمرها و داروهای تزریقی، ما استانداردهای سخت گیرانه تجهیزات دارویی را پیاده سازی می کنیم. در این دستگاه، تبخیر اب در کسری از ثانیه اتفاق می افتد و به دلیل خاصیت گرماگیر بودن فرایند تبخیر، دمای خود ذره هرگز از حد مجاز عبور نمی کند. این یعنی حفظ ۱۰۰ درصدی پروتئین ها، انزیم ها و ویتامین ها بدون کوچکترین تخریب حرارتی. همچنین تمامی این پلنت ها مجهز به سیستم های شستشوی اتوماتیک درجا (CIP) بدون هیچ گونه نقطه کور (Dead Zone) هستند تا ریسک الودگی متقاطع به صفر برسد.
صنایع شیمیایی و تولید پودرهای شوینده
در فرآوری کاتالیست های پتروشیمی، پیگمنت های رنگی، سموم کشاورزی و پودرهای شوینده، کنترل رطوبت باقیمانده (Residual Moisture) در پودر یک چالش اساسی است. اگر رطوبت از حد مجاز بیشتر باشد، پودر شیمیایی در کیسه ها کلوخه می شود. سنسورهای دقیق اتوماسیون در تجهیزات ما، دمای هوای خروجی را به صورت میلی ثانیه ای مانیتور می کنند تا پودر نهایی کاملا خشک و با قابلیت جریان پذیری (Free-flowing) عالی به دست اید.

مهندسی سمات صنعت: کاهش مصرف انرژی و راندمان بالا

در احداث پلنت های خشک کن، دغدغه اصلی مدیران مالی و فنی، هزینه های سرسام اور (OPEX) ناشی از مصرف گاز و برق است. ماشین سازی سمات با پیاده سازی راهکارهای ترمودینامیکی زیر، بازگشت سرمایه شما را تضمین می کند:

تجهیز به سیستم بازیافت حرارت (Heat Recovery)
هوای خروجی از اسپری درایر، هنوز دارای انرژی حرارتی قابل توجهی است. در پلنت های استاندارد ما، هوای اگزاست پیش از خروج از دودکش، وارد مبدل های حرارتی پیشرفته (Heat Exchangers) می شود تا هوای تازه ورودی به مشعل را پیش گرم کند. این تکنولوژی مهندسی، مصرف گاز مشعل و هزینه های انرژی کارخانه را بین ۱۵ تا ۲۵ درصد کاهش می دهد.
غبارگیرهای سایکلون و بگ فیلتر یکپارچه
در خروجی این پلنت ها، هوای حامل پودر با حجم بسیار بالا در جریان است. برای جلوگیری از هدر رفت حتی یک گرم از پودرهای گران قیمت دارویی یا شیمیایی، ما پلنت را با پیشرفته ترین سیستم های غبارگیر صنعتی (شامل سایکلون های استیل با راندمان بالا و بگ فیلترهای پالس جت) تجهیز می کنیم. این مدار بسته، علاوه بر جمع اوری ۱۰۰ درصدی محصول، خروج هوای کاملا پاک و مطابق با استانداردهای محیط زیست را از دودکش کارخانه تضمین می نماید.

استعلام قیمت اسپری درایر صنعتی و فازبندی پروژه

طراحی و صدور پیش فاکتور برای ساخت پلنت اسپری درایر، یک فرایند کاملا سفارشی و محاسباتی است. قیمت نهایی تابعی از ظرفیت تبخیر اب، متریال بدنه (کربن استیل برای صنایع خاص یا استنلس استیل ۳۱۶ برای صنایع دارویی)، نوع سیستم اتمایزر و سطح تجهیزات اتوماسیون (PLC/HMI) است.

برای دریافت پروپوزال فنی و مالی دقیق و همچنین ترسیم نقشه جانمایی تجهیزات (Layout) متناسب با سوله شما، لطفا اطلاعات حیاتی سیال خود شامل نوع مواد، درصد مواد جامد (Solid Content)، ظرفیت تبخیر مدنظر و حساسیت های حرارتی محصول را از طریق فرم های ارتباطی سایت، برای دپارتمان مهندسی فرایند سمات صنعت سپاهان ارسال فرمایید تا کارشناسان ما در اسرع وقت با شما تماس بگیرند.

سوالات متداول راه‌اندازی و اپراتوری اسپری درایر (FAQ)

دلیل چسبیدن مواد به دیواره محفظه اصلی (Wall Deposition) در حین کار چیست؟

این شایع ترین چالش در خطوط غیر استاندارد است و سه دلیل مهندسی دارد: اول، تنظیم نبودن زاویه پاشش اتمایزر که باعث برخورد قطرات خیس به دیواره می شود. دوم، ناکافی بودن دمای هوای ورودی که منجر به تبخیر ناقص می گردد. و سوم، طراحی غلط توزیع کننده هوا (Air Disperser) در سقف دستگاه که نمی تواند جریان هوای داغ را به درستی با مخروط اسپری ترکیب کند.

زمان سرویس و نگهداری سیستم دیسک دوار (سانتریفیوژ) چگونه است؟

اتمایزرهای دیسک دوار در دورهای فوق العاده بالا (بین ده تا بیست هزار دور در دقیقه) کار می کنند. مهم ترین بخش نگهداری آن ها، چک کردن دوره ای یاتاقان های دور بالا و استفاده از روغن های روانکار گرید صنعتی با ویسکوزیته مناسب است. همچنین به دلیل سایش مواد در حال پاشش، دیسک تیتانیومی یا استیل باید هر چند ماه یک بار (بسته به خاصیت سایندگی سیال) از نظر تغییر ضخامت بررسی شود تا بالانس دینامیکی آن به هم نریزد.

ایا امکان خشک کردن سیالاتی که دارای حلال های شیمیایی (غیر از اب) هستند وجود دارد؟

بله، اما نیازمند تغییر بنیادین در طراحی پلنت است. اگر حلال سیال شما موادی مثل الکل، استون یا هگزان باشد، تبخیر آن ها در اتمسفر معمولی باعث انفجار قطعی می شود. برای این سیالات، ما اسپری درایر را به صورت سیستم مدار بسته کامل (Closed Cycle) و با تزریق گاز خنثی (نیتروژن) به جای هوا طراحی می کنیم تا سطح اکسیژن همیشه زیر حد اشتعال باقی بماند. حلال تبخیر شده نیز توسط کندانسورها مجددا به مایع تبدیل و بازیافت می شود.

میزان رطوبت باقیمانده در پودر خروجی تا چه عددی قابل تنظیم است؟

این پارامتر با تنظیم دمای هوای خروجی (Outlet Temperature) و سرعت تغذیه مایع به دستگاه کنترل می شود. در پلنت های استاندارد سمات صنعت، بسته به رفتار ترمودینامیکی متریال شما، می توان رطوبت نهایی پودر را با دقت بسیار بالا روی اعداد زیر ۳ تا ۵ درصد و در برخی مواد خاص حتی زیر ۱ درصد تثبیت کرد.

مشخصات فنی و جدول ظرفیت تبخیر خشک کن های پاششی

مقیاس طراحی و توجیه اقتصادی برای قیمت اسپری درایر، بر اساس پارامتر «ظرفیت تبخیر اب در ساعت» سنجیده می شود، نه وزن محصول خروجی؛ زیرا درصد مواد جامد در سیالات مختلف کاملا متفاوت است. جدول مهندسی زیر، ظرفیت های پایه پلنت های تبخیری ساخت سمات صنعت را برای جانمایی در سایت پلان کارخانه نشان می دهد:

مدل پلنت (سری SD)	ظرفیت تبخیر اب (لیتر بر ساعت)	نوع اتمایزر استاندارد	توان حرارتی مشعل (kW)	الیاژ استاندارد بدنه و مخزن
S-SD 50	۵۰ الی ۱۰۰ لیتر	دیسک دوار / نازل	۱۰۰ الی ۱۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 200	۱۵۰ الی ۳۰۰ لیتر	دیسک دوار / نازل فشار بالا	۲۵۰ الی ۳۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 500	۴۰۰ الی ۷۰۰ لیتر	دیسک دوار / نازل فشار بالا	۵۰۰ الی ۷۵۰ کیلووات	استنلس استیل 304L / 316L
S-SD 1000+	۱۰۰۰ تا ۵۰۰۰ لیتر	طراحی ترکیبی سفارشی	بالای ۱۰۰۰ کیلووات	استنلس استیل 304L / 316L

(نکته عملیاتی: ابعاد محفظه اصلی و توان حرارتی مشعل، مستقیما تابعی از ظرفیت تبخیر هستند. برای تبخیرهای بالای ۱۰۰۰ لیتر در ساعت، احداث یک سازه فلزی (استراکچر) چند طبقه الزامی است.)
